Конструкция и типы подъёмов

Полотно секционных ворот серии Yett 02 состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.
Система уравновешивания полотна ворот (торсионный механизм) закрепляется на притолоке над проемом, либо, в случае недостаточной высоты притолоки — на  горизонтальных участках направляющих. Во время открытия полотно ворот плавно движется внутри помещения с помощью роликовой системы по направляющим снизу вверх, полностью освобождая проем. Направляющие крепятся к стенам внутри помещения слева и справа от проема, а  горизонтальные участки — к потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.


Конструкция сэндвич панели


Низкий подъём



 Параметр НаименованиеРасчетная формула
 Н, мм Высота проема Н
 h, мм Высота притолоки h = 100
 В, мм Ширина проема B
 А, мм Высота вертикальных направляющих H+52
 А1, мм Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими А-130
 Е, мм Длина горизонтальных направляющих Н+300
 В1, мм Координата промежуточной точки крепления направляющих к потолку Е/2
 S, мм Минимальное боковое пространство 100
 P, мм Зона расположения потолочного привода Н+1185

Конструкция секционных ворот


1. Полотно ворот
2. Ригель
3. Верхний уплотнитель
4. Верхний изгиб (с П-образным кронштейном)
5. Вертикальная направляющая
6. Балансирующий пружинный механизм (торсионная пружина)
7. Регулируемая опора с роликом
8. Боковая крышка
9. Нижний регулируемый кронштейн
10. Верхний регулируемый кронштейн
11. Система крепления к потолку
12. С-образный профиль
13. Кожух защиты вертикальных направляющих
14. Внутренняя петля
15. Нижний уплотнитель
16. Нижний алюминиевый профиль

Морозостойкий уплотнитель не промерзает в зимний период времени за счет того, что обладает большой плоскостью прилегания к проему, а также более надежной фиксацией к угловой стойке.


Новый ригель, предназначенный для герметизации ворот, состоит из стального профиля и специального уплотнителя увеличенной ширины, что предохраняет ворота от промерзания в местах стыка полотна с проемом.


Направляющие изготовлены из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Новые направляющие делают конструкцию ворот более эргономичной.


Благодаря конструктивным особенностям ворота Yett занимают на 30% меньше пространства внутри гаража.





Изгиб направляющих состоит из стальных оцинкованных и окрашенных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку направляющих ворот.

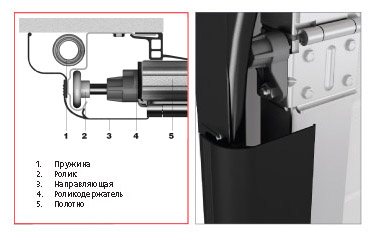

Новые боковые, верхние и нижние опоры обладают возможностью удобной регулировки прижатия полотна к проему, что увеличивает энергосберегающие показатели секционных ворот и герметичность помещения. Конструкция ворот выглядит более эстетично благодаря отсутствию выступающих элементов боковых опор — боковые кронштейны расположены в одной плоскости с полотном ворот и вертикальными направляющими.







Декоративные пластиковые короба устанавливаются на вертикальные направляющие для предотвращения попадания посторонних предметов и рук в подвижные элементы ворот. Кроме того, они защищают конструкцию ворот от коррозии и обеспечивают дополнительное шумопоглощение при движении полотна.

Устройство безопасности, расположенное на торсионном механизме, надежно блокирует вал, в случае разрыва пружины, и предотвращает падение полотна ворот.

Монтаж угловых стоек ворот Yett возможен двумя способами: отдельно или совместно в рамочной конструкции, что позволяет адаптироваться к любым параметрам проема и сократить время монтажа.

Ворота поставляются в максимальной степени сборки, что значительно сокращает время монтажа: панели поставляются с установленными боковыми опорами и петлями; система направляющих в сборе с изгибом; пружинный механизм в сборе с протянутыми тросами. Надежная упаковка гарантирует защиту изделия от повреждений во время транспортировки.
